مقدمة: مسار الترقية الذكية لمعدات تصنيع قضبان الحديد بالتحكم العددي
في مشاريع البنية التحتية الكبرى مثل الطرق السريعة والسكك الحديدية عالية السرعة، تؤثر دقة وكفاءة تجهيز حديد التسليح بشكل مباشر على تقدم المشروع وسلامة الهيكل. تتسم طريقة الانحناء اليدوية التقليدية بمشاكل مثل وجود أخطاء كبيرة وانخفاض الكفاءة وارتفاع كثافة العمل، في حين أن مركز انحناء حديد التسليح ذات التحكم العددي يحقق توحيد القياس والذكاء في تجهيز حديد التسليح من خلال التحكم الآلي والتصميم الميكانيكي الدقيق. ستتناول هذه المقالة مركز انحناء حديد التسليح ذات التحكم العددي لشركة "شوهي" (شاندونغ) للمعدات الذكية المحدودة كمثال، لتحلل كيفية تلبية متطلبات البناء الحديث الصارمة لتجهيز حديد التسليح من خلال أبعاد مثل المبدأ التقني وخطوات التشغيل العملي وتحسين المعايير.

الكلمات الرئيسية: مركز ثني الحديد المسلح بالتحكم العددي؛ التصنيع الآلي؛ التحكم في الدقة؛ معدات زوهي الذكية

بداية نقاط الألم التكنولوجية في الصناعة: قيود نموذج التصنيع التقليدي
الخطوة 1: عدم كفاية الدقة يؤدي إلى مخاطر هيكلية
يعتمد الانحناء اليدوي التقليدي على خبرة العمال، حيث يمكن أن تصل خطأ زاوية الانحناء إلى ±2 درجة، مما يؤدي إلى عدم مطابقة طول التداخل بين قطع الحديد المسلح للمتطلبات التصميمية، وزيادة المخاطر الأمنية للبنية. على سبيل المثال، في أحد مشاريع السكك الحديدية فائقة السرعة، أدى انحراف زاوية انحناء الحديد المسلح إلى تركيز التوتر المحلي بعد صب الخرسانة، مما استلزم إعادة العمل في النهاية، وتسبب في خسائر اقتصادية مباشرة تجاوزت 500 ألف يوان.
الخطوة 2: انخفاض الكفاءة يحد من تقدم المشروع
إن ثني كل حديدة تسليح منفردة يتطلب قياسًا يدويًا ووضع علامات وتشغيل آلة الثني، ويستغرق وقت التصنيع لكل حديدة حوالي 3 دقائق، مع كمية تصنيع يومية تتراوح بين 80 و100 حديدة فقط. في مشاريع المجمعات المعمارية الكبيرة، يصل حجم الطلب على حديد التسليح إلى عشرات الآلاف من الحديدات، مما يجعل الطرق التقليدية صعبة في تلبية متطلبات المواعيد النهائية.
الخطوة 3: ارتفاع كثافة العمل يؤدي إلى مخاطر أمنية
تتطلب العملية اليدوية نقل الحديد التسليح مرارًا وتكرارًا (قد يصل وزن كل قطعة إلى 20 كيلوجرامًا)، مما يؤدي بسهولة إلى إجهاد العضلات بسبب العمل لفترات طويلة، بالإضافة إلى وجود خطر الضغط الميكانيكي أثناء تشغيل آلة الثني، وارتفاع معدل الحوادث الأمنية.

مقدمة عن القوة التكنولوجية للشركة: حلول شوي هوي للمعدات الذكية

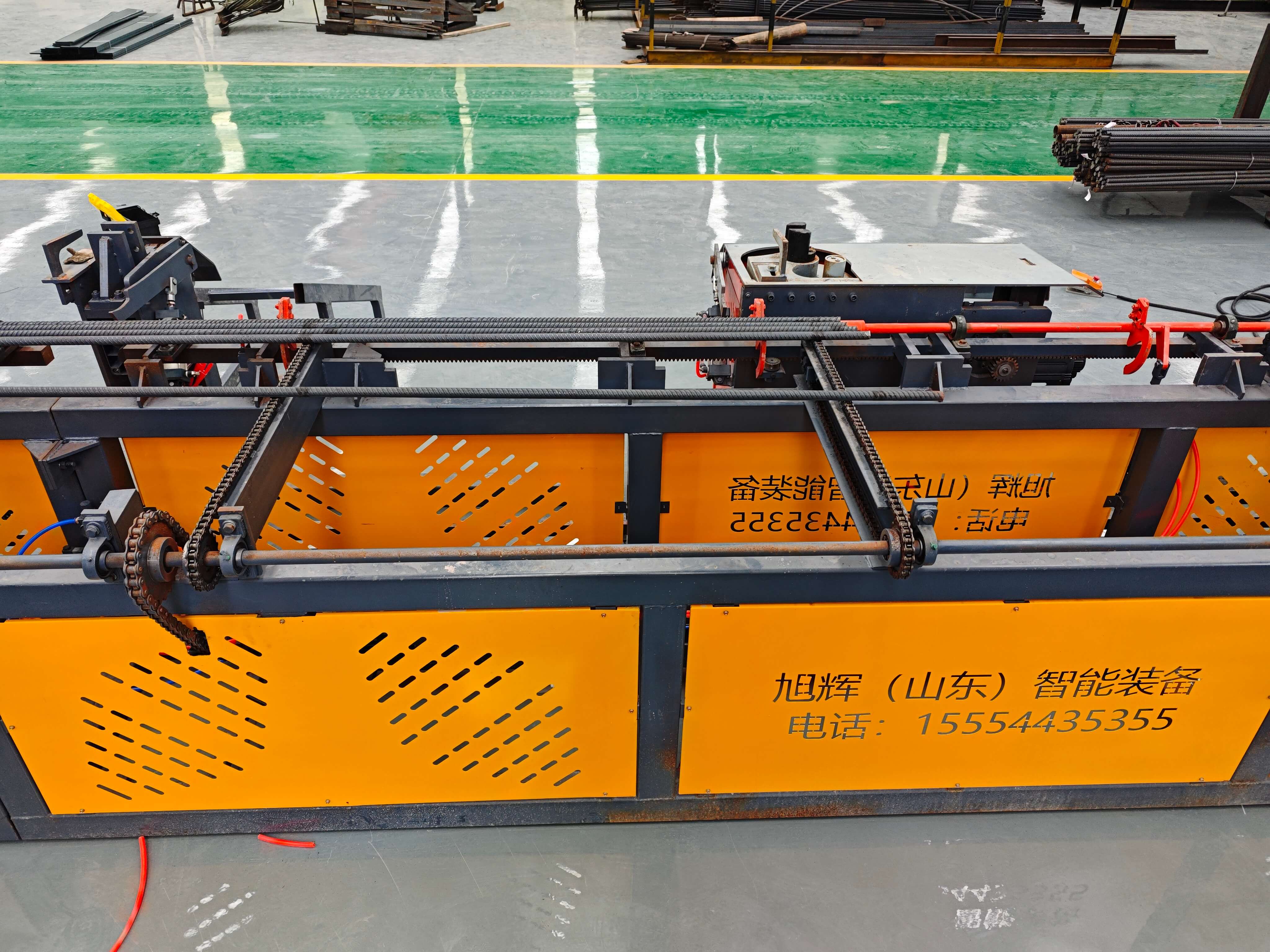

شو هوي (شاندونغ) للمعدات الذكية المحدودة تقع في قاعدة تصنيع المعدات الهندسية في هeze بمنطقة شاندونغ، وتركز على البحث والتطوير وإنتاج معدات تحكم رقمي للأسلاك الحديدية، وقد حل مركز تحويم الأسلاك الحديدية بالتحكم الرقمي التابع لها نقاط الألم في الصناعة من خلال ثلاثة اختراقات تكنولوجية:
الخطوة 1: نظام التحكم بالسيرفو عالي الدقة
يتم استخدام محرك سيرفو من شركة ياسكوا اليابانية (عزم دوران اسمي 12 نيوتن متر، ودقة تحديد الموقع المتكررة ±0.1 درجة)، بالتنسيق مع مُخفض سرعة من شركة بوسش ركسروث الألمانية (نسبة نقل الحركة 1:50)، لتحقيق التحكم الدقيق في زاوية الانحناء. في أحد مشاريع توسيع المطار، كان خطأ زاوية انحناء حديد التسليح الذي تجهزه الجهاز مستقراً ضمن ±0.5 درجة، مما يتوافق تماماً مع متطلبات GB50204-2015 "مواصفات قبول جودة تنفيذ أعمال الهياكل الخرسانية".
الخطوة 2: التصميم الموحّد يعزز الكفاءة
يتضمن الجهاز وظائف التغذية التلقائية والثني والقطع، وقد تم تقليل وقت معالجة كل قطعة إلى 45 ثانية، وارتفع حجم المعالجة اليومي إلى 1200 قطعة. على سبيل المثال، في أحد مشاريع السكك الحديدية عالية السرعة، بعد استخدام جهاز شوهي، تم تقليل مدة معالجة حديد التسليح بنسبة 60%، وانخفضت تكلفة العمالة بنسبة 45%.
الخطوة 3: نظام الحماية الأمنية يقلل المخاطر
مزودة بجهاز استشعار بالأشعة تحت الحمراء (نطاق الكشف 3 أمتار، وقت الاستجابة 0.2 ثانية) وحماية ميكانيكية للحد من الحركة (زاوية الانحناء 180 درجة كحد أقصى)، في أحد مشاريع المجمعات المعمارية الكبيرة، لم تحدث أي حوادث أمنية خلال عامين من تشغيل الجهاز، وقد اجتازت الأداء الأمني شهادة نظام إدارة الصحة والسلامة المهنية ISO45001.

لمعرفة المزيد، يرجى زيارة الموقع الرسمي:www.xuhuiintelligenttech.com

دليل اختيار التكنولوجيا للأسئلة والأجوبة الشائعة
س1: كيف يمكن اختيار طراز مركز الانحناء المناسب لاحتياجات المشروع؟
أ: يجب مراعاة عوامل متعددة مثل قطر الحديد التسليح (6-40 مم) ونصف قطر الانحناء (50 مم كحد أدنى) والكمية اليومية المعالجة. على سبيل المثال، جهاز شوهي XH-WQ60 مناسب للحديد التسليح ذي القطر ≤40 مم، ونصف قطر الانحناء قابل للتعديل بين 50-300 مم، وكمية المعالجة اليومية 1200 قطعة، وهو مناسب للمشاريع الكبيرة مثل السكك الحديدية عالية السرعة؛ أما جهاز XH-WQ32 فيلائم الحديد التسليح ذي القطر ≤32 مم، وكمية المعالجة اليومية 800 قطعة، وهو أكثر ملاءمة لمراكز توزيع وتجهيز الحديد التسليح القياسي.
السؤال 2: ما هي المعايير التي يجب مراعاتها عند ضبط المعدات؟
أ: التركيز على ضبط زاوية الانحناء (من خلال معايرة مشفر المحرك الخدمي)، وسرعة التغذية (ينصح بـ 0.5-2 م/دقيقة) وضغط القطع (الضبط وفقًا لقطر حديد التسليح، حيث يحتاج حديد التسليح بقطر 6 مم إلى 200 نيوتن، وحديد التسليح بقطر 40 مم إلى 800 نيوتن). بعد الانتهاء من الضبط، يجب إجراء تشغيل تجريبي بدون حمل (خطأ زاوية الانحناء 10 مرات متتالية ≤ 0.5 درجة) واختبار تحت الحمل (فحص درجة حرارة المعدة بعد معالجة 50 قطعة من حديد التسليح بحيث تكون ≤ 65 درجة مئوية).
السؤال 3: كيف يمكن ضمان التشغيل المستقر للمعدات على المدى الطويل؟
أ: يجب وضع نظام صيانة دورية: تنظيف مسار التغذية يوميًا (تجنب تراكم الأوساخ الحديدية)، وفحص كابلات اتصال المحركات السيرفو أسبوعيًا (منع التراخي)، وتغيير زيت التشحيم في جهاز تخفيف السرعة شهريًا (استخدام زيت موبيل SHC634 التركيبي). في أحد مشاريع محطة الطاقة، من خلال التنفيذ الصارم لخطة الصيانة، عملت المعدات لمدة 3 سنوات متتالية دون أعطال، وظلت دقة التصنيع مستقرة دائمًا ضمن ±0.3 درجة.

التحكم الرقمي هو الاتجاه الحتمي في تجهيز حديد التسليح
حل مركز ثني حديد التسليح الرقمي المُتحكم فيه من شركة شُوخوي (شاندونغ) للمعدات الذكية مشاكل الدقة والكفاءة والسلامة في نمط التصنيع التقليدي من خلال التحكم بالمحركات المؤازرة عالية الدقة والتصميم النمطي ونظام الحماية الأمنية. في مشاريع الطرق السريعة والسكك الحديدية عالية السرعة وغيرها، حققت المعدات مؤشرات كمية مثل وقت التصنيع لكل قطعة 45 ثانية، وخطأ في زاوية الثني ±0.5 درجة، وكمية التصنيع اليومية 1200 قطعة، مما يعزز بشكل ملحوظ جودة المشروع وتقدمه. في المستقبل، ومع دمج تكنولوجيا BIM مع إنترنت الأشياء، ستتجه معدات حديد التسليح الرقمية المُتحكم فيها نحو التطور الذكي والتعاوني، وستواصل شُوخوي للمعدات الذكية دفع تحول وترقية صناعة البناء من خلال الابتكار التكنولوجي.
